Lávka pro pěší přes Otavu (Hradiště sv. Václav, Písek), na jejíž projekci se podílela i společnost EXCON, je zařazena do letošního ročníku prestižní soutěže Mostní dílo roku v kategorii Novostavba. Vítězové budou prezentováni na mezinárodním sympoziu Mosty, jehož 25. ročník v pořadí se bude konat ve dnech 24. – 25. září 2020 v hotelu Best Western Premier Hotel International Brno.
Přípravnému výboru sympozia bylo předloženo sedm návrhů, z toho pět v kategorii novostavba a dva v kategorii přestavba nebo oprava. Přípravný výbor doporučil ministrovi dopravy k ocenění celkem dva mosty. Ocenění budou předána projektantům a zhotovitelům mostů v úvodu sympozia za účasti vrcholných představitelů resortu dopravy.
KATEGORIE NOVOSTAVBA

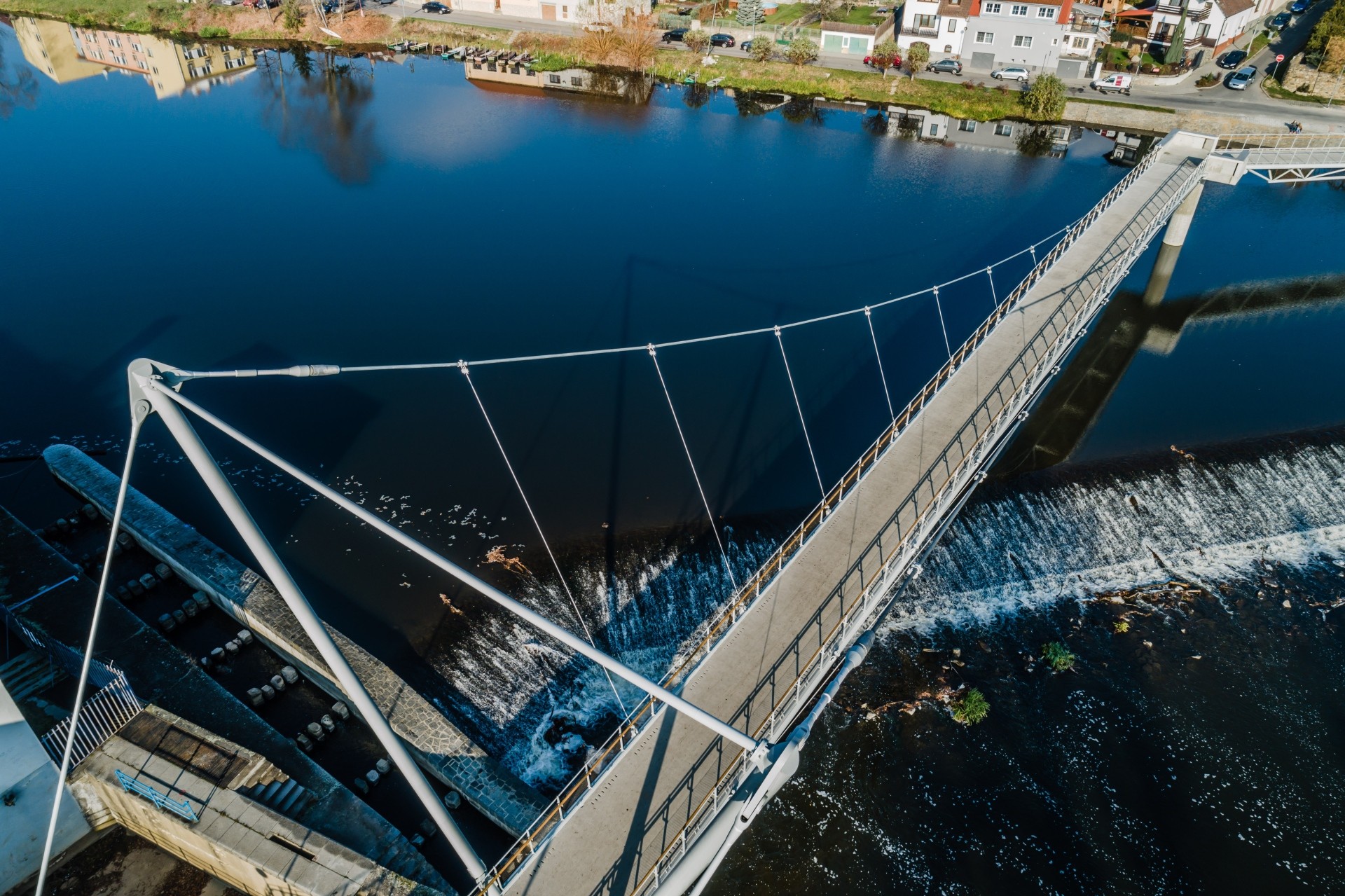

Lávka pro pěší přes Otavu, Hradiště sv. Václav, Písek
Projektant: AP atelier (Ing. Arch. Josef Pleskot), Excon, a. s. (Ing. Vladimír Janata, CSc.)
Zhotovitel: Metrostav a. s.
Investor: Město Písek
Lávka přes řeku Otavu je tvořena dvěma nestejně dlouhými lávkami pro pěší a cyklisty šířky 3,3 metru, které se setkávají na plošině čtvercového tvaru na pilíři v řece. Na pravém břehu je lávka asymetrická, visutí na dvou lanech průměru 76 mm. Hlavní nosníky jsou do lan napojeny tyčovými závěsy M20. Krajní pole je rozpětí 13,2 metru, hlavní pole pak 81,7 metru. Na levém břehu je lávka zavěšená na trojici tyčových závěsů M36. Pylony jsou mírně skloněny k opěře a rozevírají se pod úhlem 9°. Zpětné závěsy jsou tyčové M76, kotvené do jednoho bodu. Rozpětí lávky je 46,7 metru.
Trám lávek je tvořen trojbokou příhradovou konstrukcí z oceli S355 s proměnnou konstrukční výškou, která se směrem k pilíři zvyšuje. Mezi horními pasy je umístěna ortotropní mostovka z ocelového plechu, vyztuženého příčnými a podélnými výztuhami. Spodní stavbu tvoří dvě opěry na nábřeží a dva pilíře situované v korytě řeky. Obě krabicové opěry jsou založeny hlubině na mikropilotách. Pilíře jsou založeny plošně na skalním podloží.
Montáž lávky byla provedena pomocí jeřábové technologie, provizorních podpor v korytě a částečné aktivace táhel. Pro visutou asymetrickou lávku byly osazeny dvě dvojice pohlcovačů kmitání, každý s hmotou 450 kg na čtyřech pružinách. Pro zavěšenou lávku byla použita jedna dvojice pohlcovačů s hmotou 400 kg.
Více informací o soutěži a jednotlivých stavbách získáte zde.
