Rok realizace
02/2024 – 02/2025
Popis
Lokalita:
CHEVAK Cheb, a.s., Tršnická 4/11, 350 02 Cheb, Česká
Republika
Popis:
Solární sušárna sestává ze dvou samostatných hal o půdorysném rozměru každé haly 125 x 13 m. Haly jsou tvarově i rozměrově stejné s monolitickou deskou tvořenou cementobetonovým krytem CB II, která byla provedena finišerem. Železobetonové opěrné stěny pro pojezd stroje a pro ukotvení ocelové konstrukce haly je provedena stejnou metodou jako deska haly.
Vlastní haly mají nosnou konstrukci z ocelových žárově zinkovaných trubek. Spoje ocelové konstrukce hal jsou šroubované. Opláštění hal je z dvouvrstvé fólie s UV filtrem. Napětí fólie je zajištěno vzduchem mezi dvěma vrstvami fólie, který je do tohoto prostoru vháněn ventilátory. Při hřebeni hal jsou v plášti provedeny větrací klapky. Ocelová konstrukce hal je kotvena do základových konstrukcí chemickými ocelovými kotvami.
Vjezd do hal je navržen ve štítových stěnách objektů – v každém štítu je navržena trojice posuvných vratových křídel, které se vzájemně překrývají, takže vstup do hal je zajištěn postupně prakticky v celé šířce průčelí hal.
Půdorysný rozměr objektu meziskladu (základové desky) je 8,5 x 15 m. Objekt je z čelní strany otevřený pro možnost vjíždění nakládací techniky. Zhlaví stěn betonové vany vyčnívá 3,0 m nad nejvyšší místo podlahy haly, která je spádovaná směrem k vjezdu, kde je osazena liniová vpusť, navazující na zpevněné komunikace.
Na železobetonových stěnách vany je osazena nosná ocelová konstrukce přístřešku, s pultovou střechou. Na ní je uložen střešní plášť z trapézového plechu.
Celkový rozsah prací:
• projektová dokumentace DPS OK
• kompletní výrobně technická dokumentace OK
• montážní dokumentace OK
• D+M ocelové konstrukce 2 hal „Solární sušárny kalů, skleník 1, 2“ (hmotnost: 2x40 t)
• Protikorozní ochrana OK pomocí žárového zinkování
• D+M 3-křídlých posuvných vrat s výplní z polykarbonátu, celkem 4 ks
• D+M dvouvrstvé fólie s UV filtrem (plocha: 2x2800 m2)
• dodávka zabudovaných ventilátorů pro trvalé zajištění napětí fólie

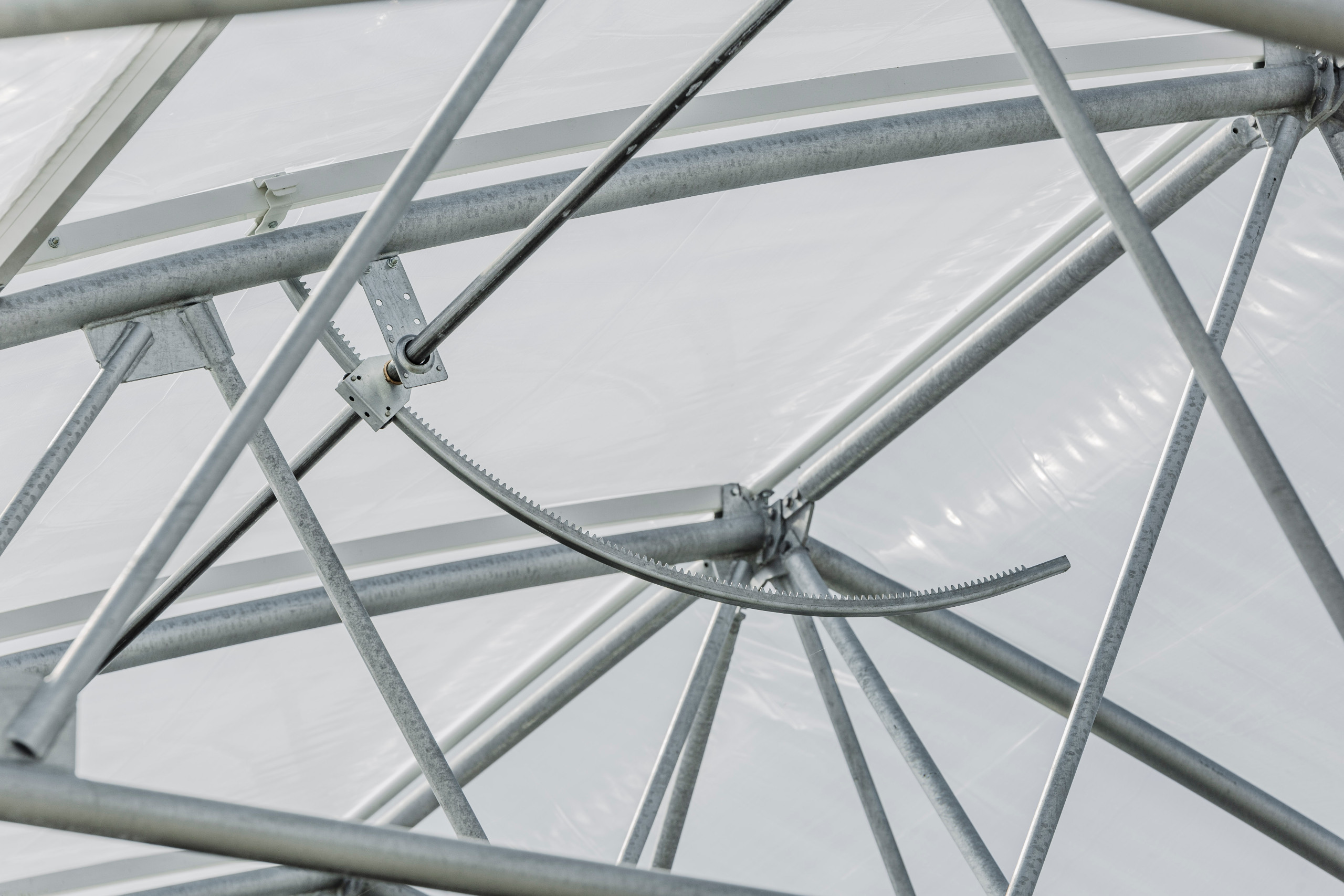

• D+M střešních průběžných větracích klapek včetně servopohonů
• D+M ocelové konstrukce meziskladu (hmotnost: 9,0 t)
• D+M TR plechu pro zastřešení OK meziskladu (plocha: 185 m2)
Celková hmotnost OK: cca 90,0 t
Celková plocha dvouvrstvé fólie s UV filtrem: cca 5.600 m2
